在物联网设备的设计与开发过程中，系统拓扑图、平面布局以及电源正负极设计是三个至关重要且相互关联的环节。它们共同决定了设备的物理形态、电气性能、系统稳定性和最终用户体验。深入理解并优化这些方面，是打造一款成功物联网产品的基石。
一、 系统拓扑图：架构的蓝图

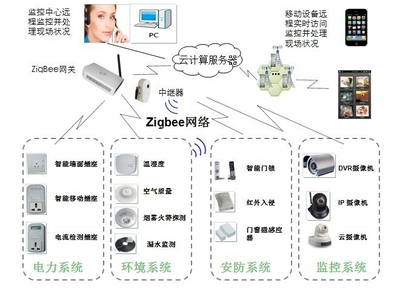

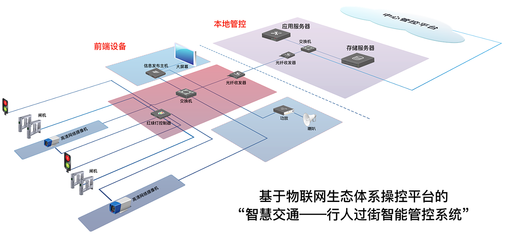

系统拓扑图是物联网设备设计的宏观蓝图，它清晰地描绘了设备内部各功能模块（如主控MCU、传感器、通信模块、电源管理单元等）以及设备与外部世界（如云端服务器、网关、其他设备、用户终端）之间的连接关系和数据流向。
- 核心作用：定义系统的信息流与控制流，是硬件选型、接口设计和软件架构设计的基础。一个优秀的拓扑图应力求简洁、高效、模块化，便于后续的扩展和维护。
- 设计考量：
- 通信方式：根据应用场景（功耗、距离、数据率、成本）选择无线（如Wi-Fi、蓝牙、Zigbee、LoRa、NB-IoT）或有线连接方式，并在拓扑图中明确体现。
- 数据处理层级：明确数据在终端（设备端）、边缘（网关）和云端的处理分工，这直接影响主控芯片的算力需求和整体系统响应时间。
- 可靠性设计：在关键路径上考虑冗余或备份机制，例如双通信模块、本地存储缓存等，并在拓扑图中标示。
二、 平面布局：物理实现的基石
“平面”在此处主要指印刷电路板的物理布局设计。这是将系统拓扑图转化为实体电路的关键一步，布局的优劣直接影响到设备的电气性能、电磁兼容性、热管理和生产可行性。
- 核心原则：
- 信号完整性：高速信号线（如时钟线、RF走线）应尽量短、直，避免锐角，并做好阻抗控制和参考平面管理，防止信号反射和串扰。
- 电源完整性：电源路径应低阻抗、宽短，在芯片电源引脚附近就近放置去耦电容，形成良好的供电网络，确保电源稳定纯净。
- 电磁兼容性：对模拟电路、数字电路、射频电路进行分区布局，敏感电路远离噪声源。必要时使用屏蔽罩。
- 热设计：将发热元件（如功率器件、主控芯片）均匀分布或靠近散热结构（散热片、外壳通风孔），避免热集中。
- 可制造性：考虑元器件的封装、尺寸和安装方式，为焊接、测试和维修留出足够空间。
三、 电源正负极设计：稳定运行的命脉
对于物联网设备，尤其是电池供电的设备，电源设计，特别是正负极（即电源分配网络）的设计，是保障其长期稳定、低功耗运行的核心。
- 关键设计要点：
- 电源路径规划：从电源输入端（电池或适配器）到每一个用电芯片，需要规划清晰、低损耗的铜箔路径。大电流路径需足够宽。
- 接地系统：采用合理的接地策略（如单点接地、多点接地或混合接地），区分模拟地、数字地、射频地，并通过磁珠或0欧电阻在单点连接，以抑制地环路干扰。一个“干净”的地平面是噪声抑制的基础。
- 去耦与储能：在每一组电源入口和每一个IC的电源引脚附近，配置不同容值的去耦电容（如10μF、0.1μF、0.01μF组合），以滤除不同频段的噪声，并为芯片的瞬时电流需求提供本地“小水库”。
- 极性保护：对于有极性要求的接口（如电池接口、USB接口），必须在原理图和PCB上明确标示正负极，并考虑加入防反接电路（如二极管、MOS管方案），防止因误接导致的设备损坏。
- 功耗管理：通过电源拓扑设计，实现不同电路模块的分区供电和休眠唤醒控制，这是实现超低功耗的关键。
四、 协同设计：从拓扑到实物的闭环
在实际设计中，这三个层面并非孤立存在，而是需要反复迭代和协同优化。
- 拓扑驱动布局：系统拓扑决定了需要哪些关键器件，以及它们之间的主要连接关系，这为PCB的模块分区和大致摆放提供了依据。
- 布局约束拓扑：在布局过程中，可能会发现某些拓扑连接在物理上难以实现（如走线过长、交叉过多），此时可能需要回头调整拓扑，例如更换接口类型或增加中继芯片。
- 电源设计贯穿始终：电源和地的规划必须与布局同步进行。在布局初期就应规划好主要的电源通道和地平面分割，并在布线阶段优先完成电源和关键信号的走线。
- 其他平面考量：除了主PCB平面，设计还需考虑“其他平面”，例如设备的结构外壳、内部支架、天线净空区等。PCB布局必须与结构设计紧密配合，确保元器件高度、接口位置、天线性能、散热与外壳完美匹配。
物联网设备的设计是一个多维度的系统工程。绘制清晰的系统拓扑图是谋篇布局，规划合理的平面布局是排兵布阵，而严谨的正负极电源设计则是保障粮草供给、稳定军心。只有将这三者，连同结构、散热、天线等“其他平面”因素有机结合，进行一体化设计，才能最终将精巧的创意转化为稳定、可靠、高性能的物联网产品，在激烈的市场竞争中脱颖而出。
